迅汲 V2+（Matrice 350 / 300 版）使用说明

输入“/”快速插入内容

迅汲 V2+（Matrice 350 / 300 版）使用说明

1.

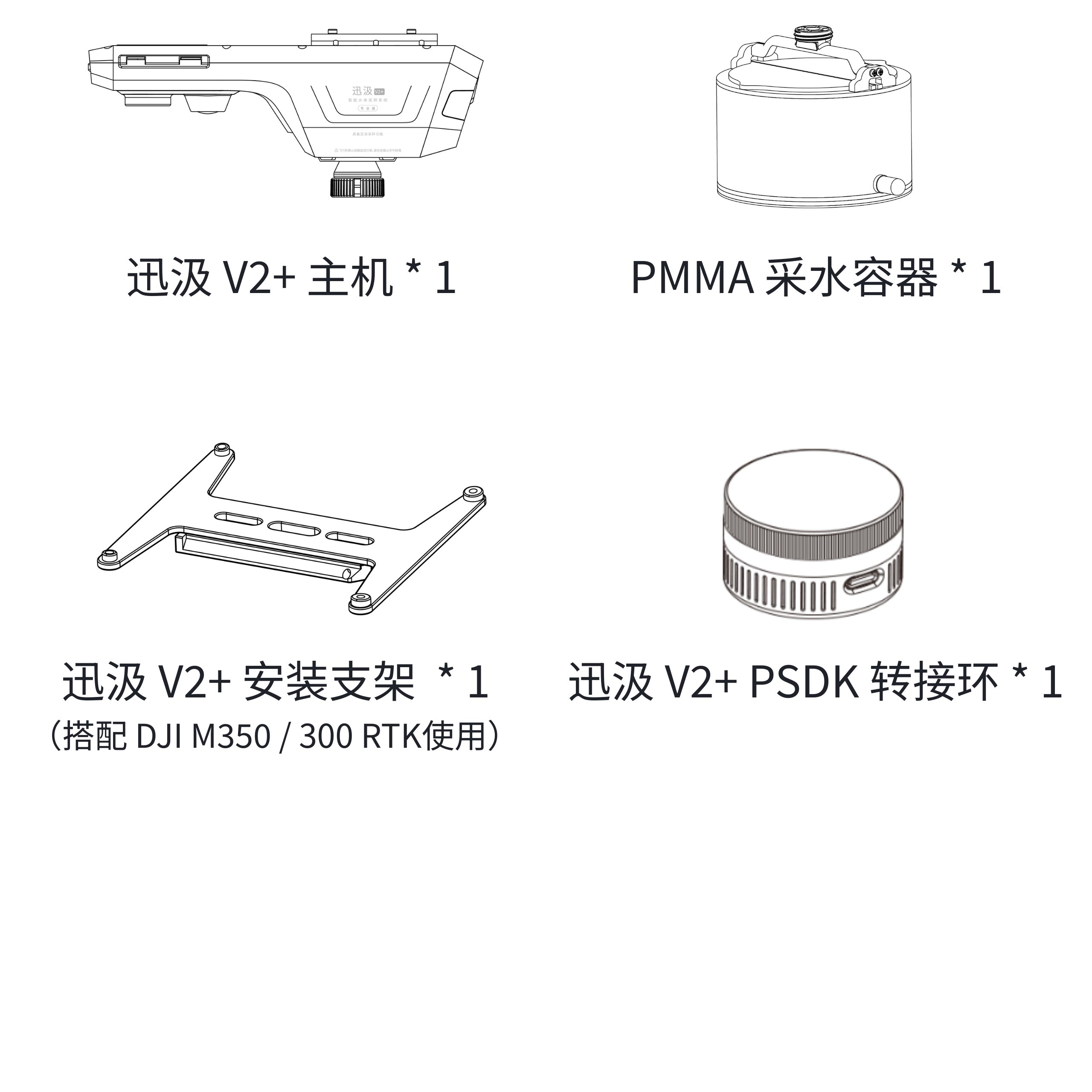

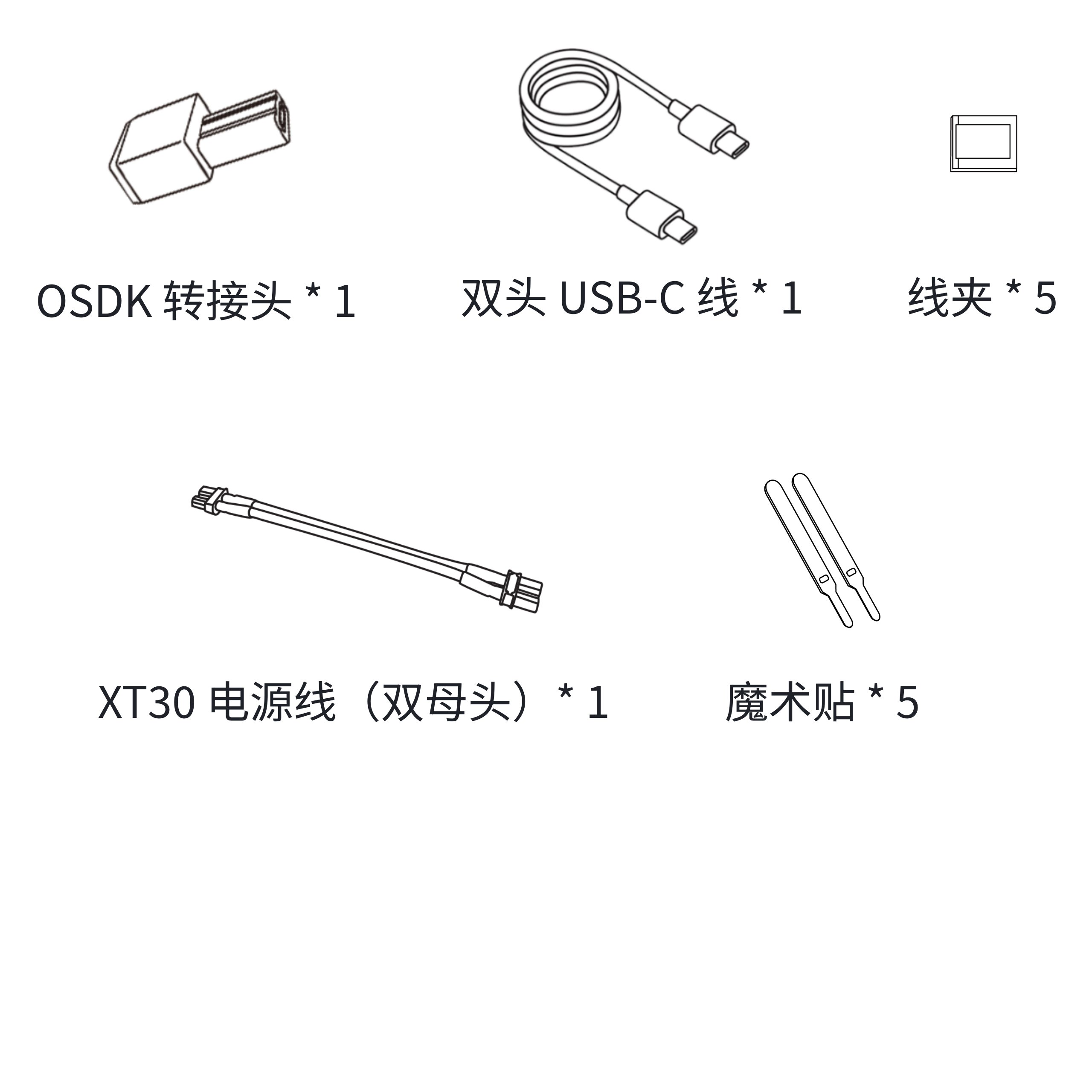

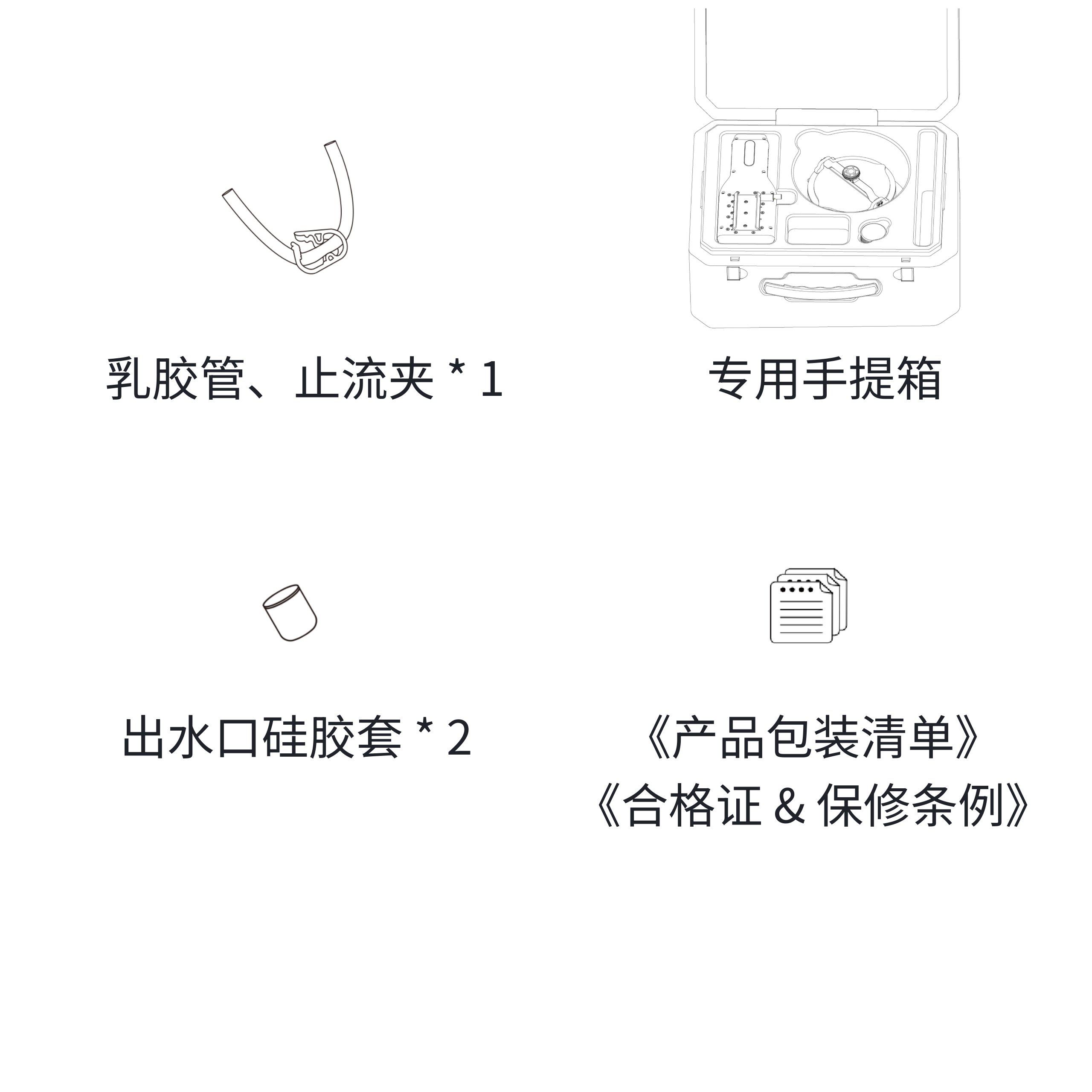

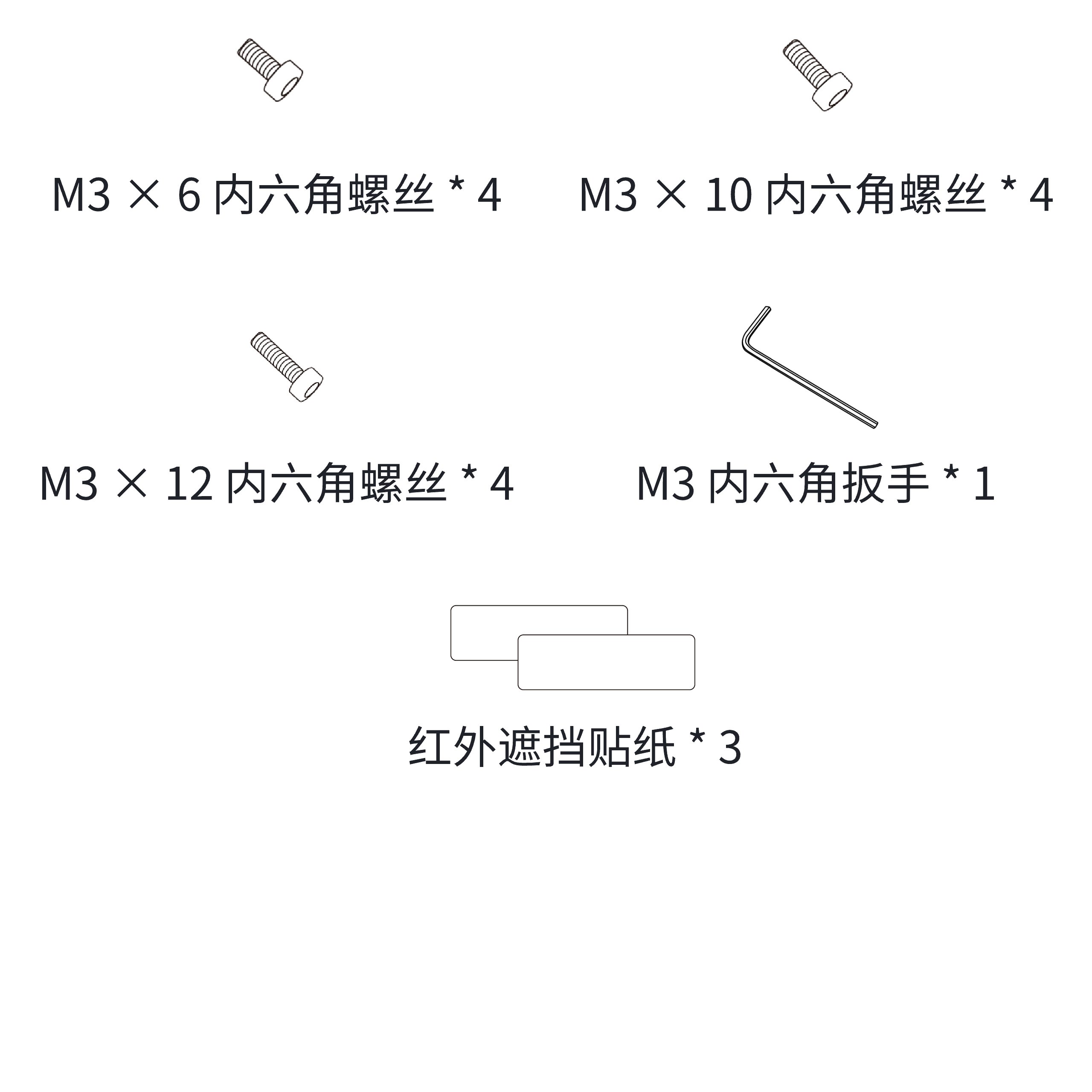

迅汲 V2+ 包装清单​

画板

50%

画板

50%

画板

50%

画板

50%

2.

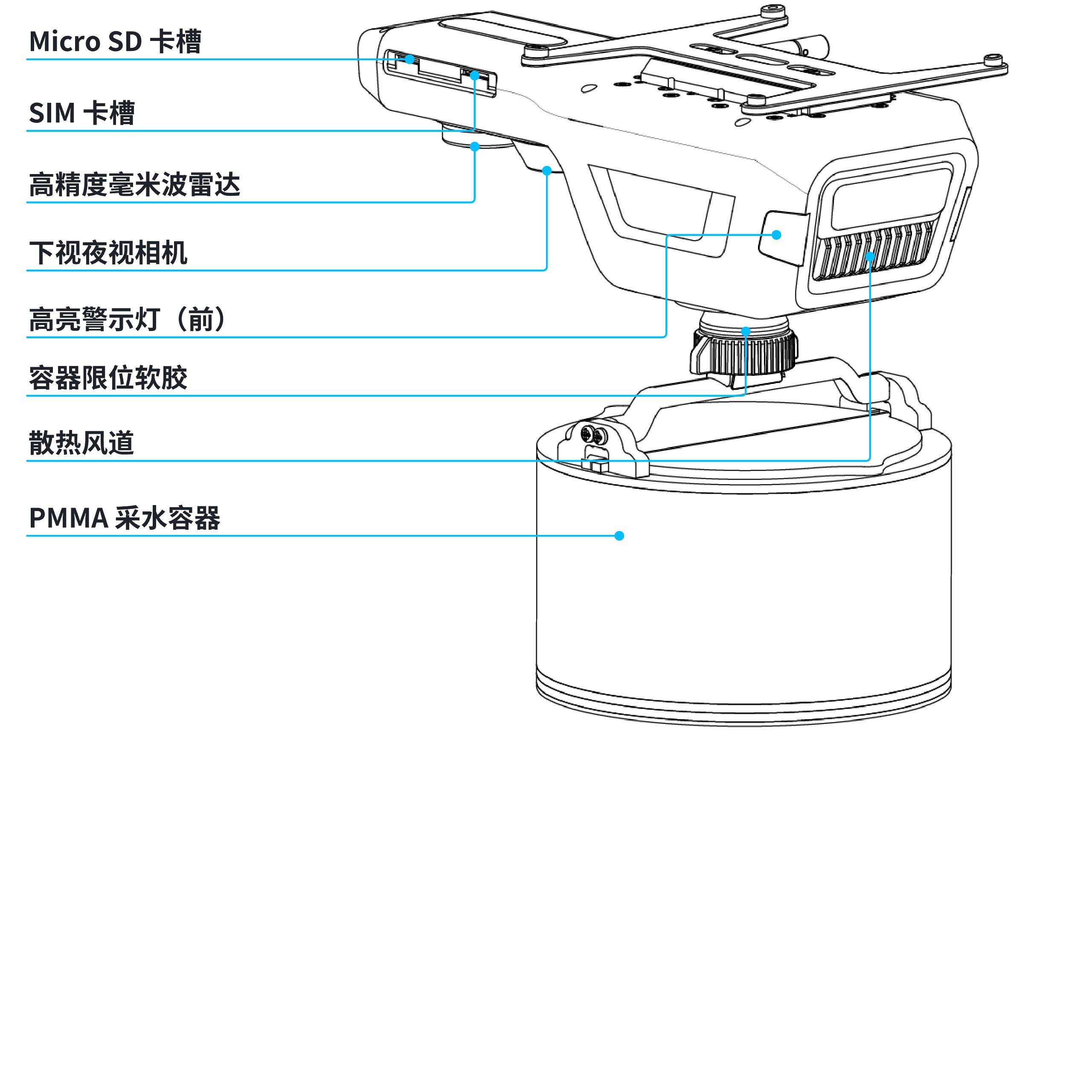

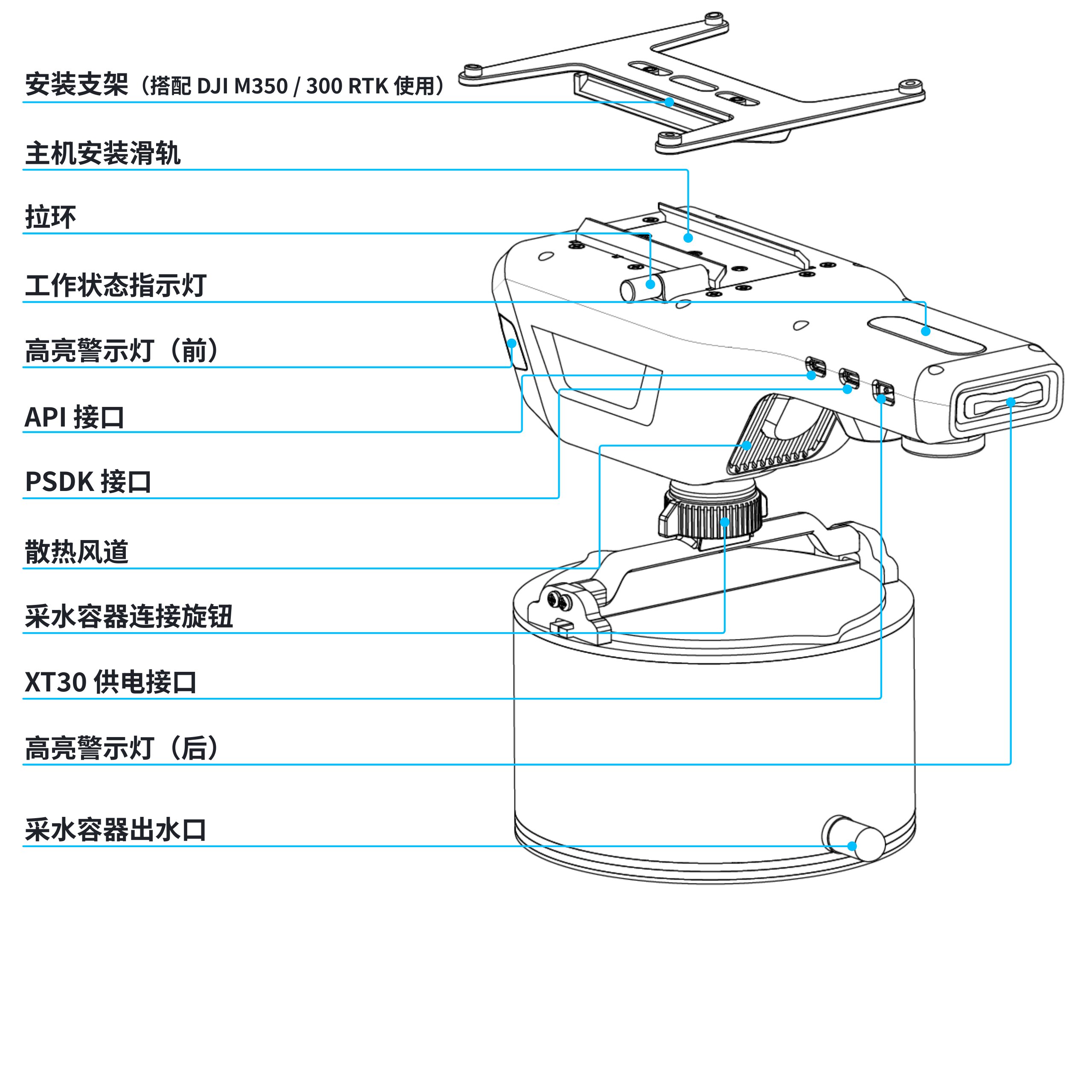

迅汲 V2+ 主要部件​

画板

3.
安装至 DJI M350 / 300 RTK 无人机​
❗
此处以无人机使用下置单云台组件为例进行安装，双云台组件亦可参照此流程操作。​

3.1

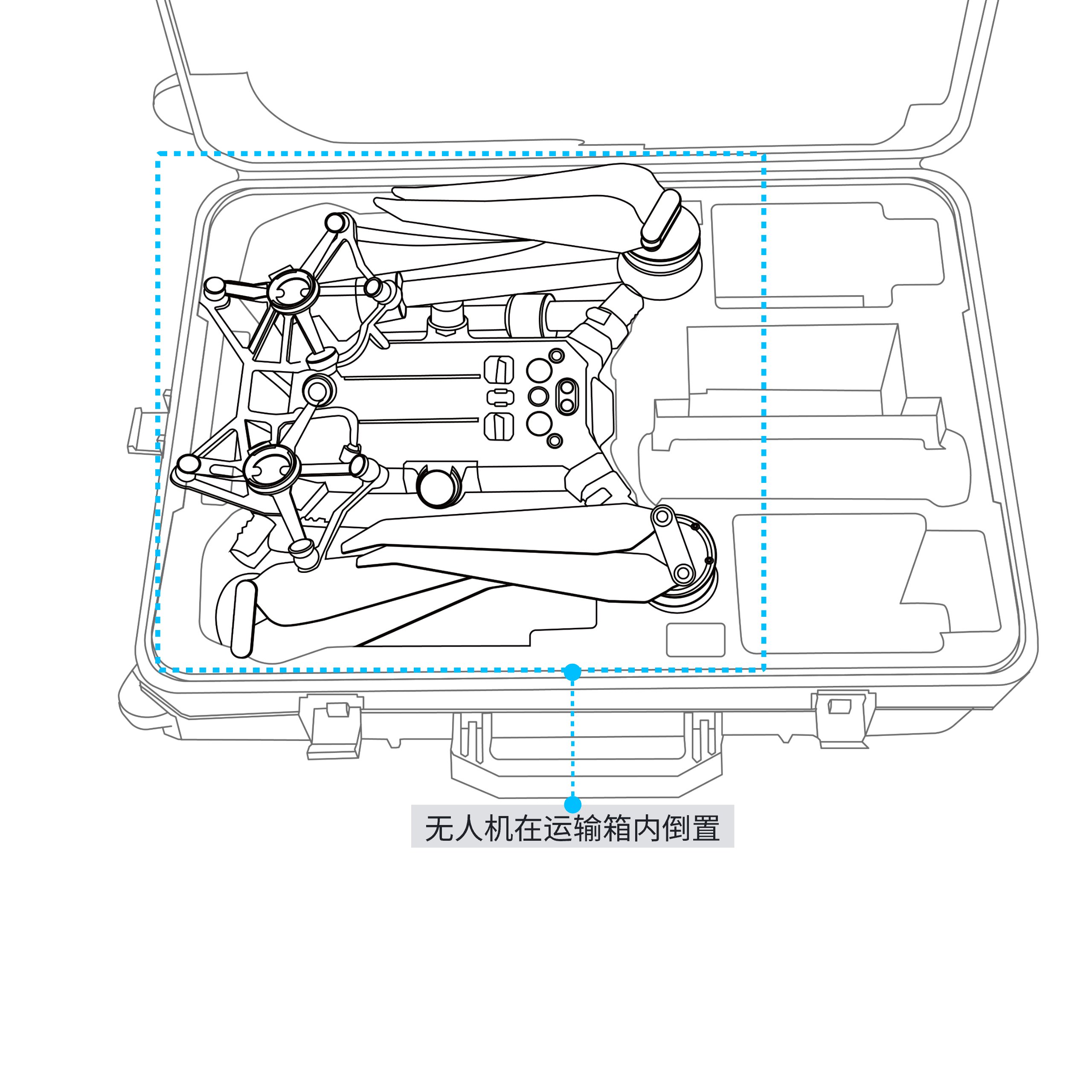

将无人机倒置放置于运输箱内。

画板

3.2

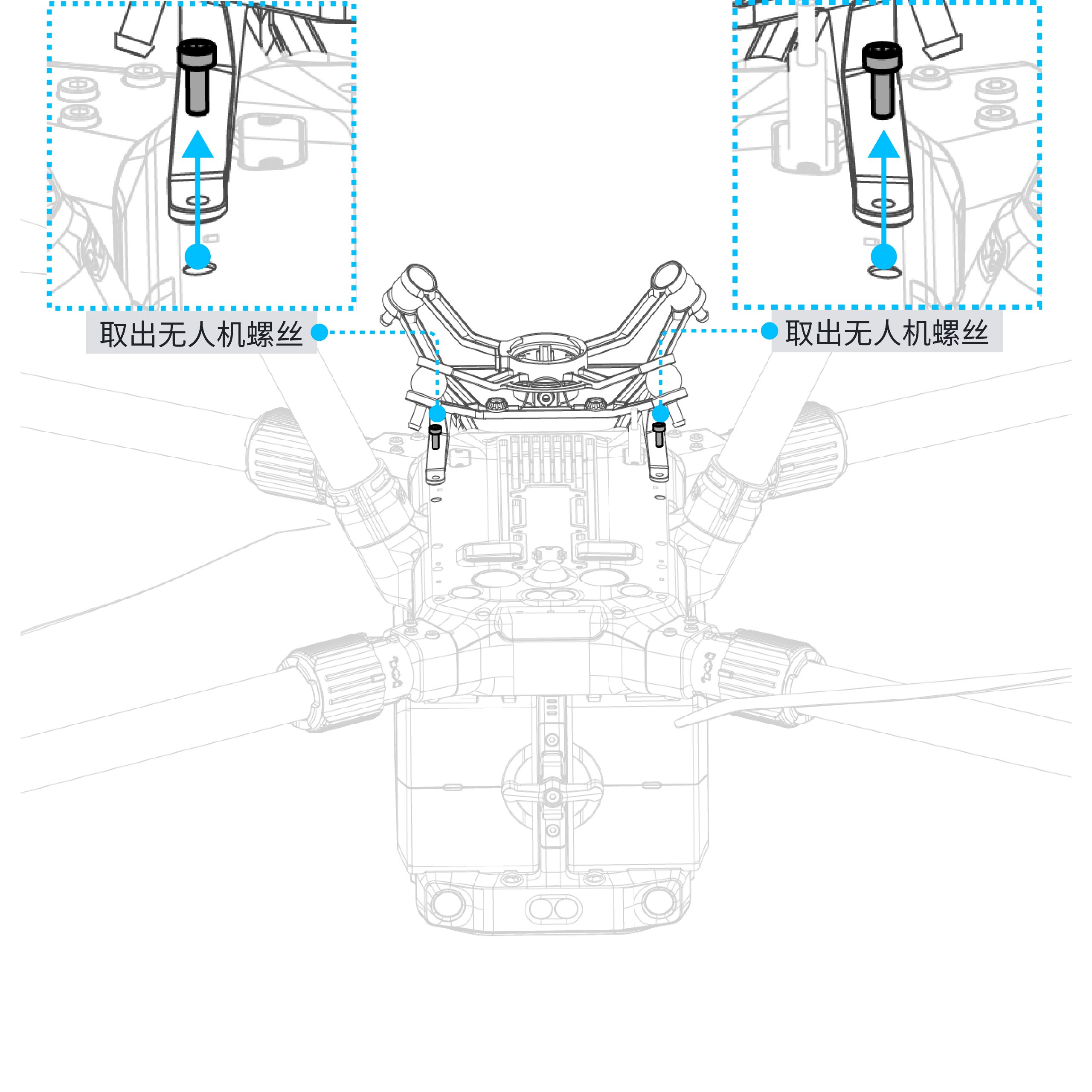

用 M3 扳手取出无人机底部云台支架后端的 2 颗螺丝。

画板

3.3

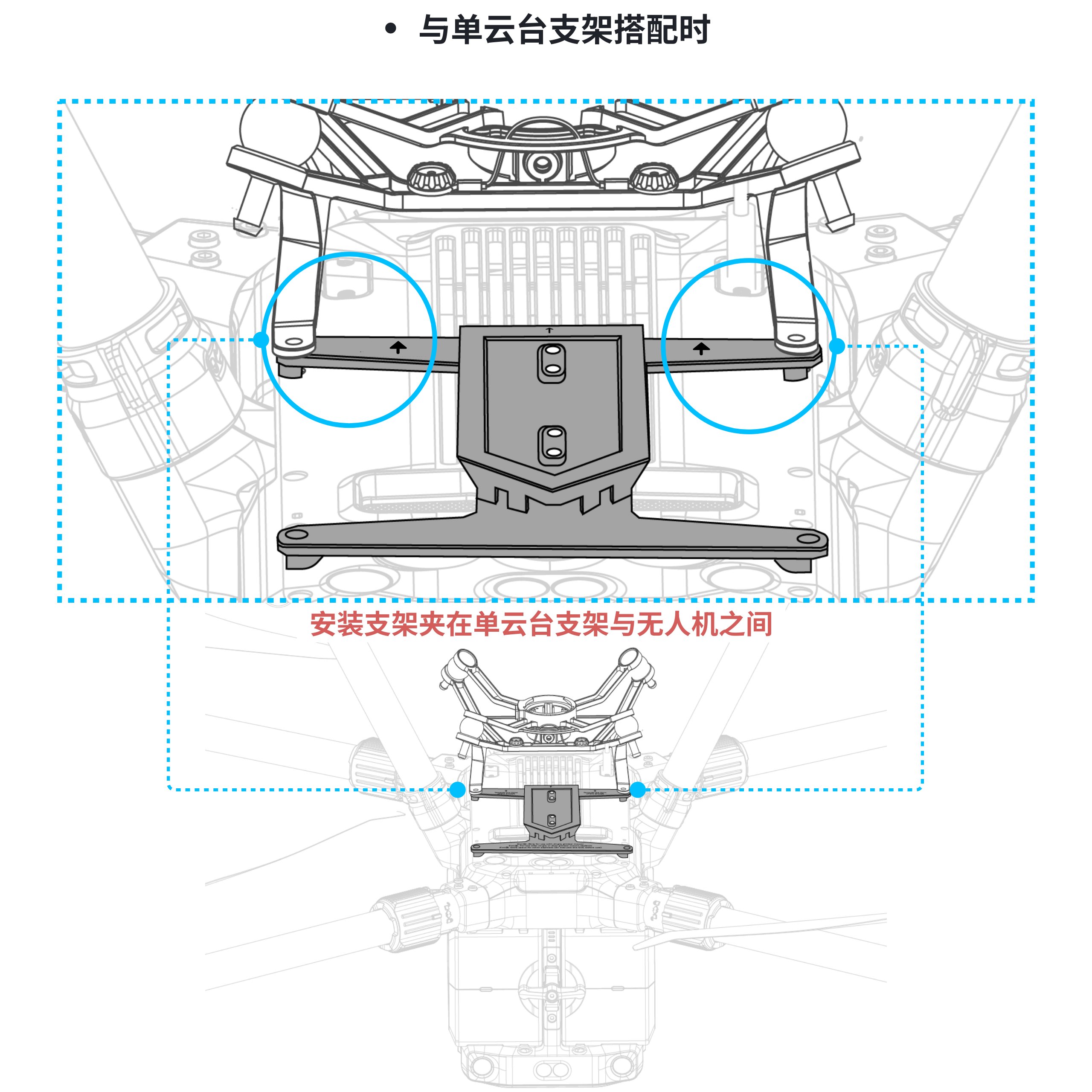

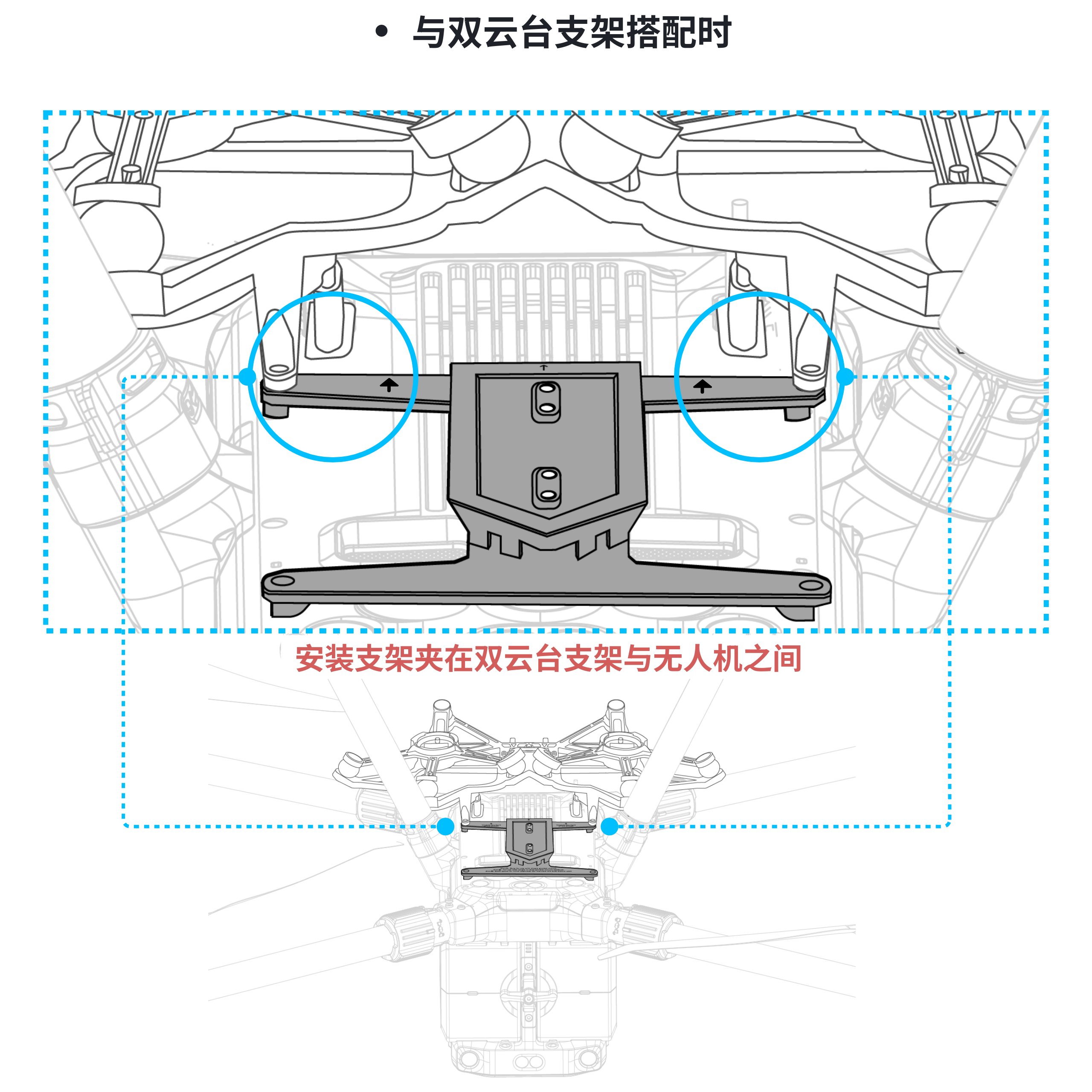

确认迅汲 V2+ 安装支架上的箭头标识 “朝无人机前方”，将安装支架对准螺丝孔位，夹在云台支架与无人机之间。

画板

3.4

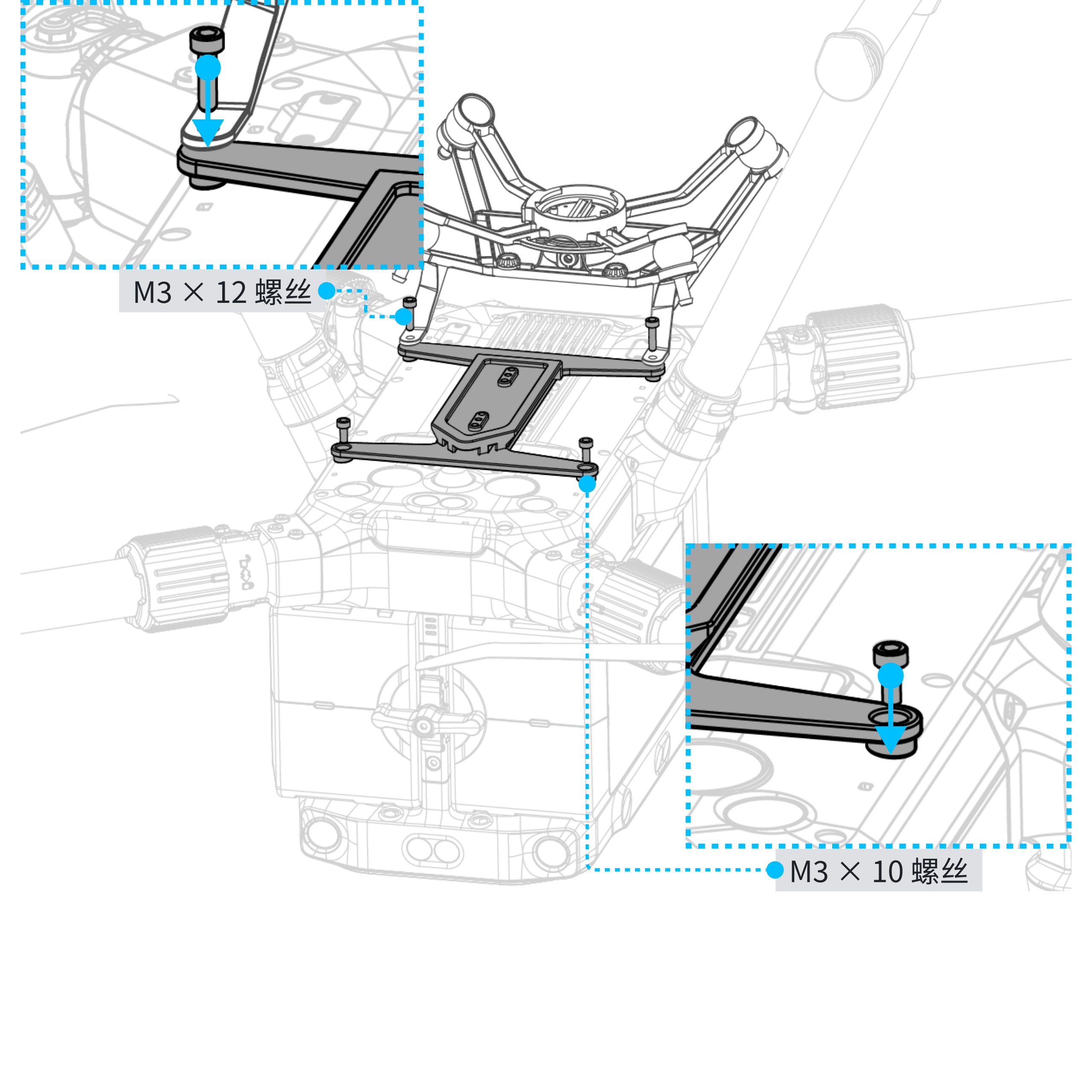

用 2 颗 M3 × 12 螺丝（比原先从这两个孔中取出的螺丝稍长）固定支架前端（连云台支架一起固定），2 颗 M3 × 10 螺丝固定支架后端。

画板

3.5

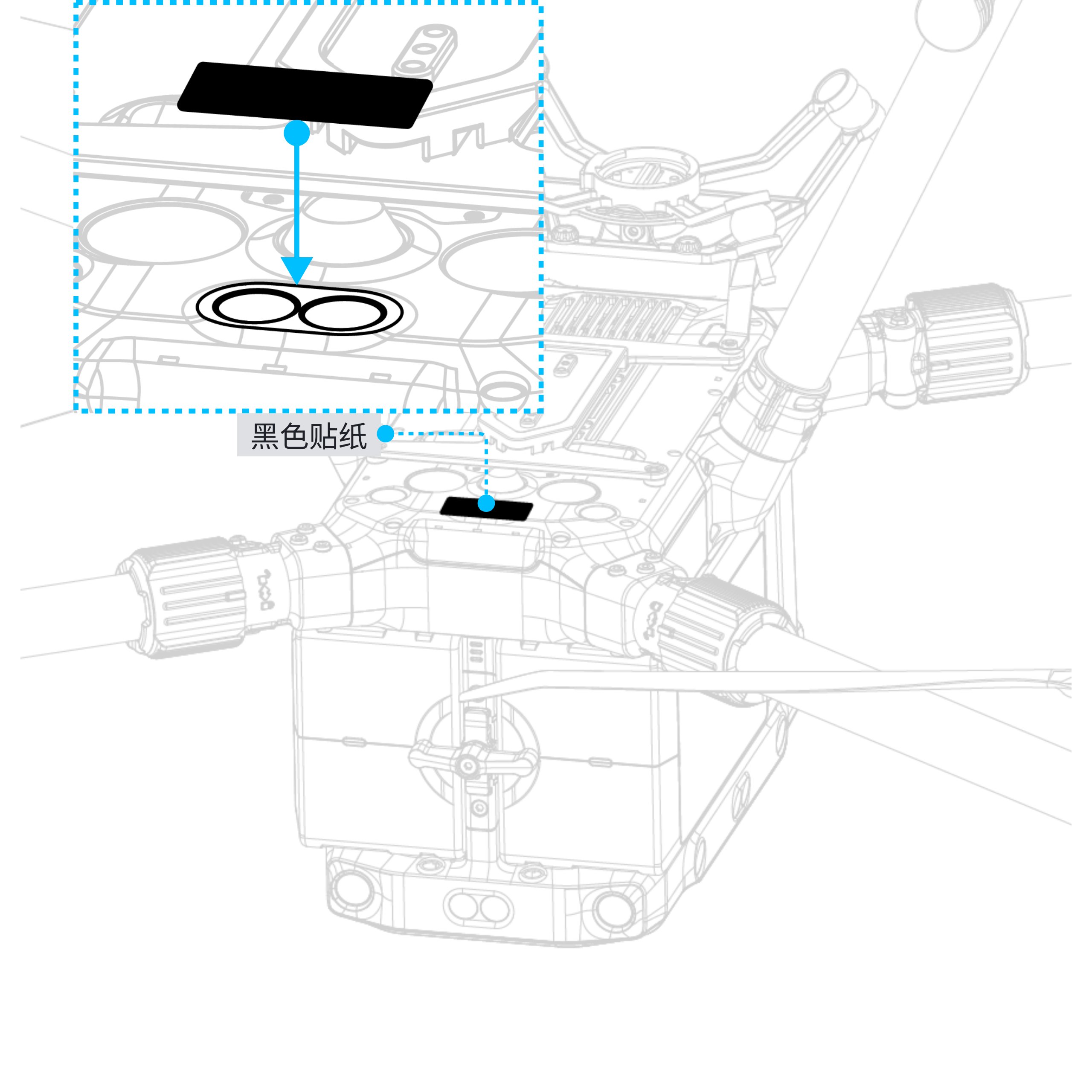

使用黑色贴纸遮挡无人机底部红外线距离传感器，避免飞行中无人机报错。

画板

3.6

将迅汲 V2+ 主机安装至无人机底部的安装支架（根据实际情况选择下列一种安装方式）。请再三确保迅汲 V2+ 完全卡紧。

无人机倒置安装

•
保持无人机倒置状态。​

•

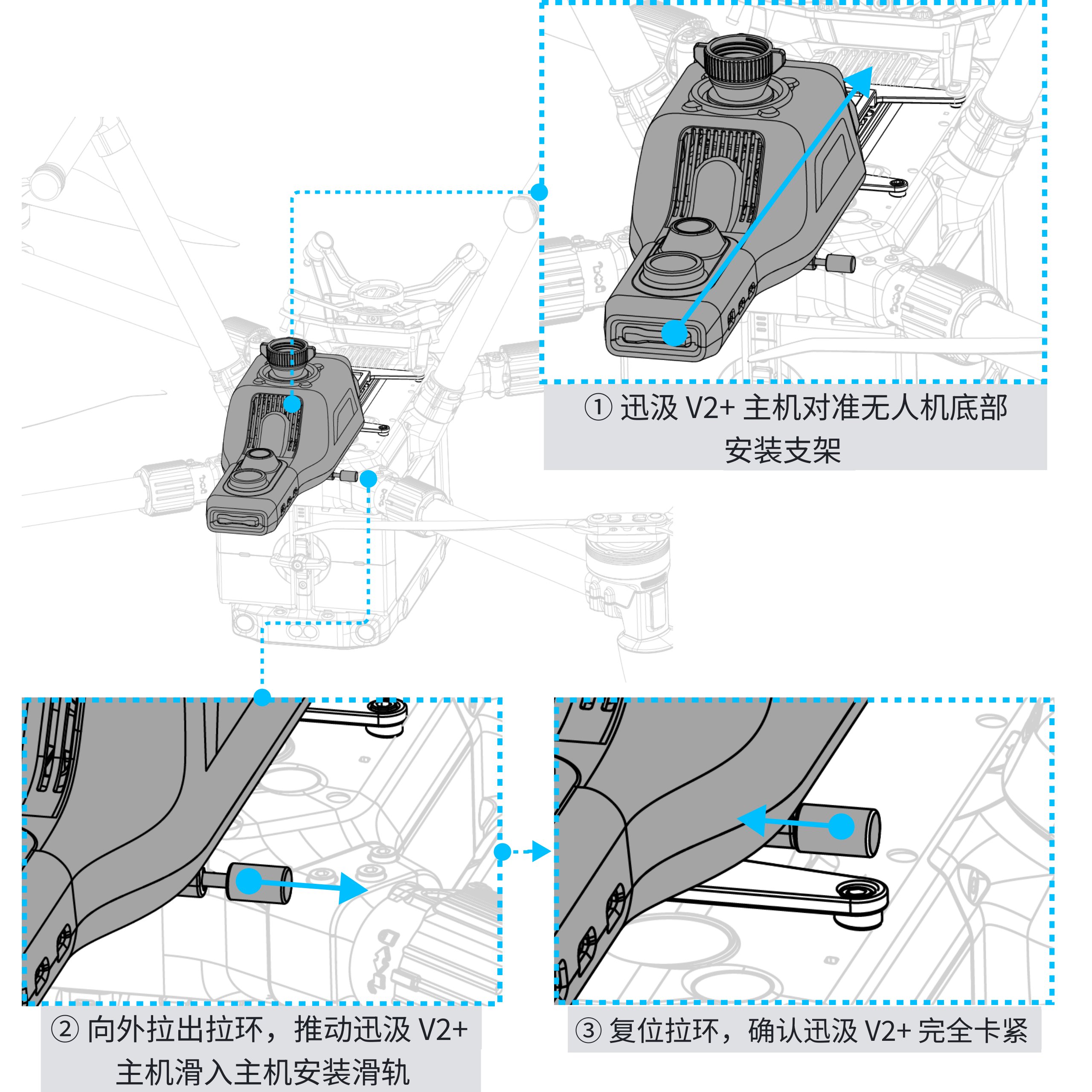

将迅汲 V2+ 顶部快拆滑轨对准支架尾端，拉出拉环，推动滑入到底。放开拉环确认拉环已完全复位，迅汲 V2+ 已完全卡紧。​

•
迅汲 V2+ 主机安装完成后，将无人机正立放置。​

画板

无人机正立安装

•
将无人机正立放置。​

•

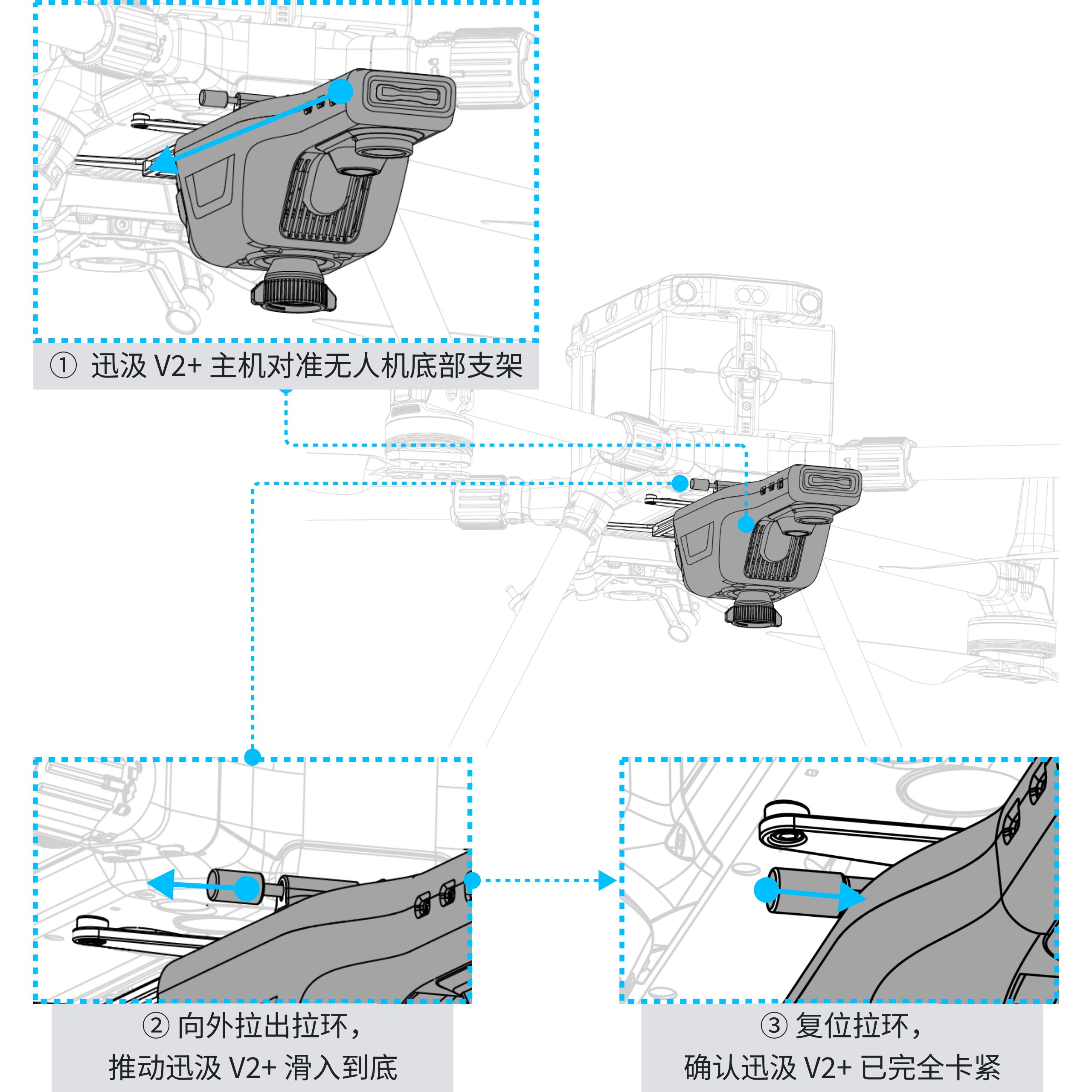

将迅汲 V2+ 顶部快拆滑轨前端，对准无人机底部支架尾端，向外拉出拉环，推动迅汲 V2+ 滑入到底。放开拉环，确认拉环已完全复位，迅汲 V2+ 已完全卡紧。​

画板

3.7

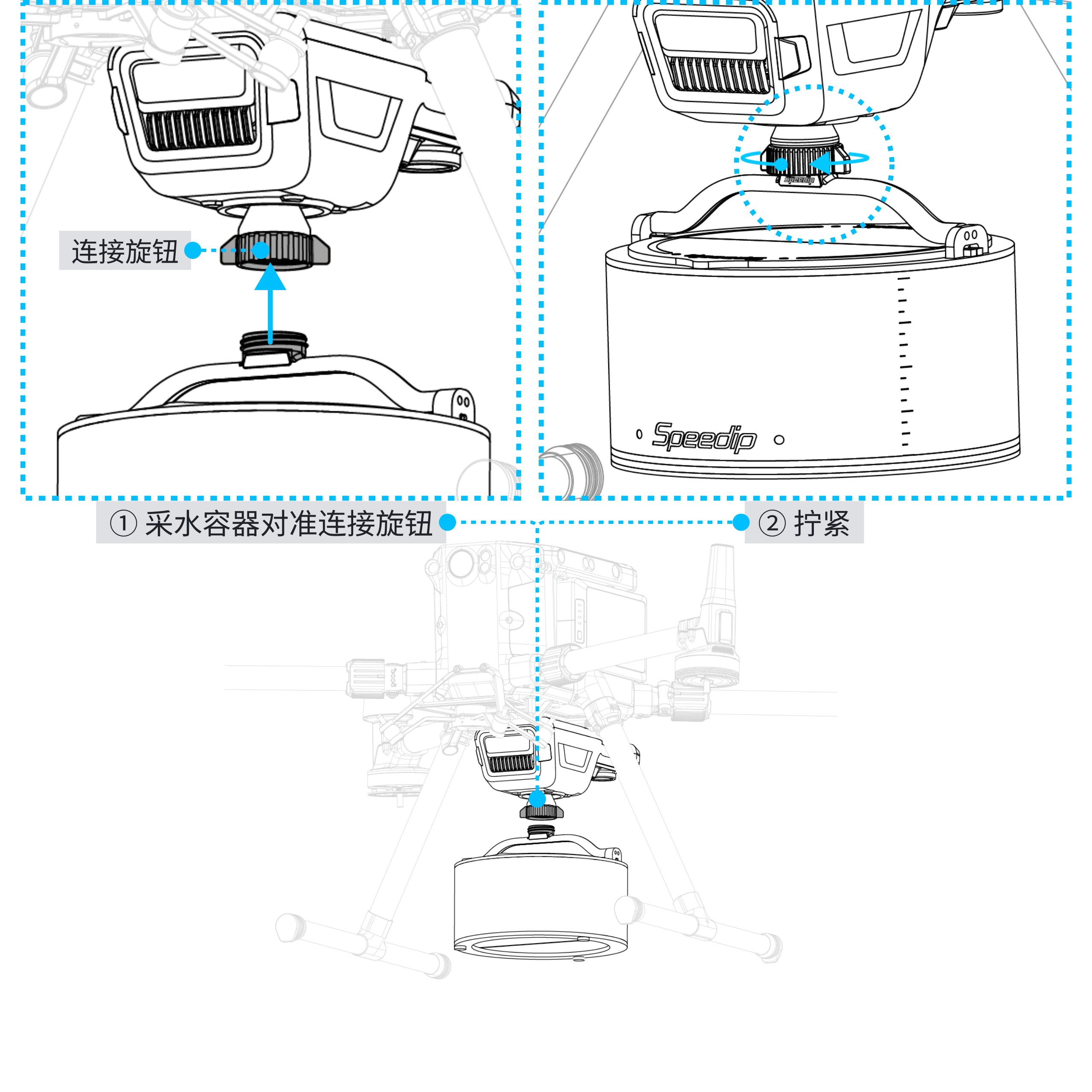

将采水容器对准连接旋钮，转动拧紧。

画板
